در دنیای انتقال سیگنال معرفی انواع کابل کواکسیال و ویژگیهای آنها یکی از موضوعاتی است که همیشه برای کاربران حرفهای و حتی مبتدی دارای جذابیت است. اگر تابهحال با افت کیفیت تصویر، نویز در سیستمهای امنیتی یا ضعف دریافت سیگنال روبهرو شدهاید احتمالاً یکی از دلایل اصلی انتخاب اشتباه کابل است. آیا میدانید هر نوع کابل کواکسیال برای چه کاربردی طراحی شده و چه تفاوتهایی با هم دارند؟
در ادامه قصد داریم با یک نگاه ساده و کاربردی انواع کابلهای کواکسیال را بررسی کنیم و ویژگیهایی را که دانستن آنها میتواند جلوی دهها خطا و هزینه اضافی را بگیرد با شما به اشتراک بگذاریم. اگر به دنبال انتخاب مطمئن و حرفهای هستید این مقدمه تنها شروع مسیر است. ادامهٔ مطلب میتواند نگاه شما به کابلها را کاملاً تغییر دهد.
کابل کواکسیال نوعی کابل انتقال سیگنال است که برای رساندن داده با کمترین میزان نویز و افت کیفیت استفاده میشود. ساختار آن شامل یک هسته مرکزی، لایه عایق، شیلد محافظ و روکش بیرونی است. نکته مهم این است که همین طراحی ساده باعث میشود سیگنال در مسیر طولانی پایدار بماند. به زبان ساده این کابل کاری میکند که اطلاعات بدون اختلال و باکیفیت ثابت از نقطهای به نقطه دیگر برسند.
کابل کواکسیال تقریباً در هر جایی که نیاز به انتقال امن سیگنال باشد از تلویزیون و اینترنت گرفته تا دوربینهای مداربسته و سیستمهای مخابراتی کاربرد دارد. نصب آسانی و عملکرد قابلاعتماد در شرایط مختل دلیل محبوبیت این کابلها است؛ بنابراین اگر بخواهیم یک ابزار پایه و ضروری برای زیرساخت ارتباطی معرفی کنیم بدون شک کابل کواکسیال یکی از اولین انتخابها میباشد.
کابل کواکسیال از چندلایه تشکیل شده که هرکدام وظیفهای مشخص برای حفظ کیفیت سیگنال دارند. طراحی این لایهها بهگونهای است که سیگنال در مسیر حرکت دارای کمترین تداخل و افت باشد. شناخت اجزای اصلی کابل کمک میکند بتوانیم کیفیت ساخت و عملکرد آن را بهتر تشخیص دهیم و در نهایت انتخاب دقیقتری داشته باشیم. در ادامه نقش هر جزء را به زبان ساده میبینید:

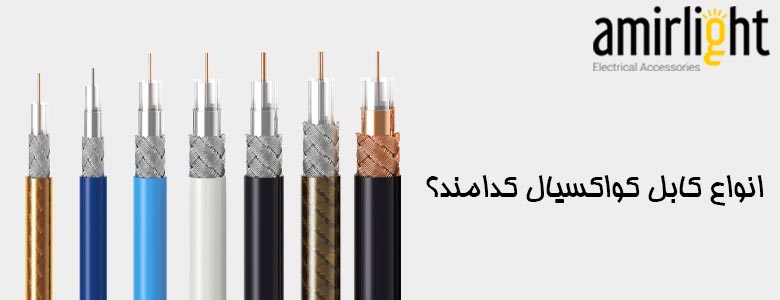

کابلهای کواکسیال بر اساس ویژگیهایی مثل نوع سری RG، میزان امپدانس (معمولاً 50 یا 75 اهم)، ساختار فیزیکی (انعطافپذیر، نیمهسخت، سخت) و جنس شیلد دستهبندی میشوند. هرکدام از این دستهها برای نیازهای مختلفی از انتقال سیگنالهای رادیویی و مخابراتی تا پخش تلویزیونی و سیستمهای امنیتی است. این تنوع بالا باعث شده کابلهای کواکسیال برای طیف گستردهای از پروژهها از مصرف خانگی تا صنعتی دارای کاربرد باشند.
شناخت ویژگیهای هر یک از انواع کابل کواکسیال اهمیت زیادی دارد؛ زیرا انتخاب اشتباه میتواند باعث افت شدید کیفیت، نویز یا حتی عدم کارکرد صحیح سیستم شود. در جدول زیر میتوانید تفاوتهای اصلی انواع کابلهای رایج را بهصورت دقیق با هم مقایسه کنید.
|
نوع کابل |
امپدانس |
قطر تقریبی |
نوع شیلد |
میزان تلفات سیگنال |
کاربرد اصلی |
حداکثر طول مؤثر |
|
RG59 |
75 اهم |
6 mm |
یک یا دولایه |
زیاد |
دوربین آنالوگ، مسیر کوتاه |
30-45 متر |
|
RG6 |
75 اهم |
6.8 mm |
دو یا چهارلایه |
کم |
تلویزیون، ماهواره، اینترنت، CCTV |
60–90 متر |
|
RG11 |
75 اهم |
10.3 mm |
دو یا چهارلایه قوی |
بسیار کم |
مسیرهای طولانی، پروژه Outdoor |
100–150 متر |
|
RG58 (50 اهم) |
50 اهم |
4.9 mm |
یک یا دولایه |
متوسط |
آنتن، تجهیزات رادیویی و RF |
20–50 متر |
مشخصات فنی نقش تعیینکنندهای در کیفیت و کارایی کابل کواکسیال دارند. هر پروژه از یک سیستم ساده خانگی تا یک بستر مخابراتی حرفهای به کابل مناسب با ویژگیهای دقیق نیاز دارد. اگر این مشخصات را بشناسید نهتنها انتخاب بهتری خواهید داشت بلکه میتوانید عملکرد سیستم را در طولانیمدت تضمین کنید. اهمیت این بخش در این است که کوچکترین تفاوت در ساختار یا مواد بهکاررفته مستقیماً روی کیفیت سیگنال اثر میگذارد.
درک صحیح از شاخصهای فنی باعث میشود دقیقاً بدانید چه کابلی برای چه فاصله، چه نوع سیگنال و چه مقدار نویز محیط مناسب است؛ بنابراین پیش از انتخاب نهایی مرور دقیق مشخصات فنی ضروری است و شما را از هزینههای اضافی و مشکلات سیگنالدهی نجات میدهد.
کانکتورها نقش کلیدی در عملکرد کابل کواکسیال دارند؛ زیرا کوچکترین ناسازگاری بین کانکتور و کابل میتواند کیفیت سیگنال را به طور چشمگیری کاهش دهد. طراحی هر کانکتور برای کاربردی خاص میباشد؛ برخی برای سیستمهای نظارتی، برخی برای تجهیزات مخابراتی و برخی برای تلویزیون و ماهواره است. انتخاب درست کانکتور علاوه بر بهبود کیفیت انتقال، استحکام اتصال و کاهش نویز را نیز تضمین میکند. در ادامه مهمترین مدلهای کانکتور بهصورت کوتاه و کاربردی معرفی میشود:
کانکتور BNC یکی از رایجترین اتصالات در دوربینهای مداربسته، تجهیزات اندازهگیری و دستگاههای آزمایشگاهی است. این کانکتور با مکانیزم قفل چرخشی خود اتصال سریع و ایمن را فراهم میکند و برای کاربردهای 50 و 75 اهم موجود است.

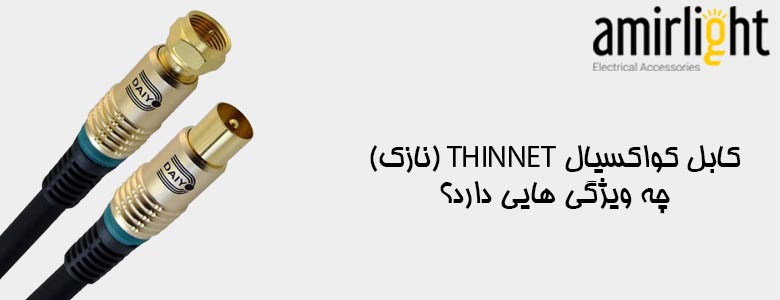

کانکتور F معمولاً در سیستمهای تلویزیون، ماهواره و اینترنت خانگی استفاده میشود. نصب آسان، قیمت مناسب و سازگاری با کابلهای RG6 و RG59 آن را به انتخاب اصلی برای مصرف خانگی تبدیل کرده است.
کانکتور N نوعی اتصال مقاوم و مناسب برای فرکانسهای بالا و تجهیزات Outdoor است. این کانکتور معمولاً در سیستمهای مخابراتی، آنتنهای بیسیم و تجهیزات RF به کار میرود و مقاومت خوبی در برابر رطوبت دارد.
کانکتور SMA کوچک، دقیق و مناسب برای فرکانسهای بسیار بالا است. کاربرد آن در گیرندههای رادیویی، تجهیزات مخابراتی وایرلس، GPS و ماژولهای الکترونیکی رایج است و دقت ساخت بالایی دارد.
کابل کواکسیال به دلیل ساختار مقاوم، نویزپذیری کم و توانایی انتقال سیگنال در فواصل متفاوت در صنایع و سیستمهای مختلف مورداستفاده قرار میگیرد. این کابلها بهگونهای طراحی شدهاند که بتوانند اطلاعات را با کمترین افت کیفیت منتقل کنند به همین دلیل از محیطهای خانگی گرفته تا تجهیزات تخصصی صنعتی و پزشکی استفاده فراوانی دارند.
شناخت کاربردهای متنوع کابل کواکسیال کمک میکند بتوانید متناسب با نیاز پروژه نوع مناسب را انتخاب کنید. هر سیستم بسته به فاصله، نوع سیگنال و شرایط محیطی نیازمند کابل خاصی است و فهم این موارد میتواند از بروز خطا و هزینههای اضافی جلوگیری کند.
کابل کواکسیال اگرچه سالهاست در سیستمهای تلویزیونی، امنیتی و مخابراتی استفاده میشود؛ اما با ظهور فناوریهای جدید مانند فیبر نوری و کابل شبکه مقایسه میان این سه نوع کابل دارای اهمیت بیشتری است. طراحی هرکدام از این کابلها برای نوع مشخصی از انتقال داده است و نقاط قوت و محدودیتهای متفاوتی دارند. کواکسیال بیشتر برای سیگنالهای RF، تلویزیون و CCTV مناسب است درحالیکه کابل شبکه برای انتقال دیتا در شبکههای کامپیوتری طراحی شده و فیبر نوری بیشترین پهنای باند و کمترین افت را ارائه میدهد.
درک تفاوتهای این سه کابل کمک میکند بهترین گزینه را برای پروژه انتخاب کنید. اگر به دنبال سرعت بسیار بالا و مسیرهای طولانی هستید فیبر نوری عملکرد بیرقیب دارد. اگر ارتباط شبکهای پایدار، انعطافپذیر و مقرونبهصرفه میخواهید کابل شبکه بهترین گزینه است. اما اگر کار شما با پخش تصویر، آنتن، ماهواره یا سیستمهای نظارتی است کابل کواکسیال همچنان انتخاب استاندارد و مطمئن باقی میماند.
انتخاب بهترین کابل کواکسیال زمانی درست انجام میشود که فاکتورهای فنی را دقیق بشناسید. مواردی مانند امپدانس، میزان افت سیگنال، نوع شیلد، قطر هادی و کیفیت روکش همگی عملکرد کابل را در مسیرهای کوتاه یا طولانی تعیین میکند. هرچه این معیارها بهتر باشد کابل خروجی پایدارتر، نویز کمتر و طول عمر بیشتری دارد.
از طرف دیگر نوع کاربرد ارتباط مستقیم با انتخاب کابل دارد. برای مسیرهای کوتاه دوربینهای آنالوگ، RG59 کافی است؛ اما برای تلویزیون، ماهواره و دوربینهای HD، RG6 انتخاب استاندارد محسوب میشود. درحالیکه اگر مسیر طولانی باشد یا کابل در فضای باز نصب شود RG11 بهترین گزینه است. همچنین برای تجهیزات رادیویی و مخابراتی کابلهای 50 اهم مانند RG58 مناسب هستند.
انتخاب کابل کواکسیال مناسب میتواند تفاوتی چشمگیر در کیفیت تصویر، پایداری سیگنال و طول عمر سیستم ایجاد کند. وقتی بدانید هر نوع کابل دقیقاً برای چه شرایطی طراحی شده و مشخصات فنی چگونه بر عملکرد تأثیر میگذارند تصمیمگیری بسیار آسانتر و هوشمندانهتر میشود. اگر پروژه شما شامل تلویزیون، ماهواره، دوربینهای مداربسته یا تجهیزات مخابراتی است یک کابل استاندارد و حرفهای میتواند سالها بدون افت کیفیت برایتان کار کند و هزینههای نگهداری را به حداقل برساند.
امیرلایت باعرضه کابلهای کواکسیال باکیفیت، استاندارد و تستشده تجربهای مطمئن و متفاوت را ارائه میدهد. چه به دنبال کابل RG6 برای استفاده خانگی باشید، چه RG11 برای مسیرهای طولانی و چه کابلهای 50 اهم برای تجهیزات رادیویی، محصولات ما پوشش کاملی از نیازهای شما را فراهم میکنند.
کابل کواکسیال سیگنالهای RF و تصویر را منتقل میکند؛ اما طراحی کابل شبکه برای دیتا است. هرکدام کاربرد، ساختار و عملکرد متفاوتی دارند و جایگزین یکدیگر نمیشوند.
برای دوربینهای HD معمولاً کابل RG6 بهترین عملکرد را دارد؛ چون تلفات کمتری دارد و سیگنال را باکیفیت بالاتری در مسیرهای متوسط منتقل میکند.
کابل RG59 در مسیرهای کوتاه و سیستمهای آنالوگ قدیمی عملکرد خوبی دارد؛ اما برای دوربینهای HD یا مسیرهای بلند کیفیت پایینی ارائه میدهد.
وقتی مسیر طولانی است، نویز محیط زیاد است یا سیگنال باید با کمترین افت منتقل شود کابل RG11 بهترین انتخاب را فراهم میکند.
بله، شیلد قویتر نویز را کاهش میدهد و کیفیت سیگنال را پایدار نگه میدارد بهخصوص در محیطهای صنعتی یا مسیرهای Outdoor که تداخل بیشتری دارند.
